AXOS8多功能綜合測試儀的測試精度由多項量化指標約束，可為抗擾度結論提供可靠依據。電快速瞬變脈沖群輸出電壓精度為±10%，脈沖上升時間5ns（容差±30%），脈沖持續時間在50Ω負載下為50ns（容差±30%）。組合波雷擊浪涌輸出電壓精度同樣為±10%，短路電流精度±10%，電壓波上升時間1.2μs、電流波上升時間8μs，半峰值持續時間分別為50μs與20μs。瑞士HAEFELY(哈弗萊)為浪涌峰值電壓提供BNC分壓1000:1監測輸出與三位數字顯示，便于現場復核。相位同步支持0～359°以1°步進可調，脈沖計數可預設1～1000次或無限輸出。規范接線、調用標準預設程序并在穩定環境中測量，是保證這臺多功能綜合測試儀數據準確、可溯源的關鍵所在。在電快速瞬變脈沖群項目中，輸出電壓于同軸輸出端口標稱精度為±10%，脈沖持續時間在1000Ω負載下延長至50至115ns，體現負載特性對波形的影響。為確保結果可信，儀器要求耦合去耦網絡選型與被測設備供電嚴格匹配，接線須遵循可視化指引以降低注入損耗。該多功能綜合測試儀還以實時監測核對供電側電壓電流，使異常波形能被及時識別，從而把系統誤差控制在可接受

AXOS8多功能綜合測試儀的核心參數覆蓋整機與專項測試兩個層面，便于用戶全面評估其性能邊界。整機方面，設備控制供電為85～264V、50/60Hz，配備7英寸800×480分辨率24位彩色觸控屏并帶USB接口，遠程通訊采用RJ45以太網，測試程序存儲無上限，整機重量30kg，外形為22英寸6U機架式。專項方面，電快速瞬變脈沖群輸出電壓0.2～5.0kV、輸出阻抗50Ω、上升時間5ns；組合波雷擊浪涌輸出電壓0.2～7.0kV、短路電流0.1～3.5kA、輸出阻抗2Ω。儀器還提供37針D-Sub擴展接口、BNC同步輸入以及5V TTL觸發與啟停接口，便于外接耦合去耦網絡與升壓變壓器，滿足實驗室與產線對這臺多功能綜合測試儀的集成需求。瑞士HAEFELY(哈弗萊)在規格上兼顧了測試廣度與工程實用。在電快速瞬變脈沖群項目上，脈沖極性支持正向、負向與交替，重復頻率覆蓋1Hz至1MHz，單組脈沖群時長10μs至1s、間隔周期1ms至10s，總測試時長最長可達1000分鐘并支持無限連續運行。組合波雷擊浪涌則具備0至359°以1°步進的相位同步能力，脈沖計數可預設1至1000次或無限輸出，峰值電壓經B

瑞士HAEFELY(哈弗萊) AXOS8多功能綜合測試儀全面滿足IEC 61000-4系列電磁兼容標準。其電快速瞬變脈沖群符合IEC/EN 61000-4-4，浪涌組合波對應IEC 61000-4-5，脈沖磁場對應IEC 61000-4-8/9，工頻磁場與電壓跌落中斷對應IEC 61000-4-11/29，整體覆蓋IEC 61000-4-4/5/8/9/11/29。各項波形、輸出參數與測試流程均依據標準條款設計，內置標準預設程序可直接調用，無需額外適配。測試結果由軟件生成含參數、接線與判定的報告，滿足電氣與無線產品CE認證、預合規及研發調試對標準化EMC抗擾度檢測的要求，提升國際互認度。電快速瞬變脈沖群輸出電壓0.2至5kV，脈沖重復頻率1Hz至1MHz，支持標準、連續與隨機脈沖模式，上升時間5ns，適配各類電氣產品的EFT/Burst抗擾度試驗。

AXOS8多功能綜合測試儀全面滿足IEC 61000-4系列電磁兼容抗擾度標準，覆蓋電氣與無線產品的主流試驗項目。其中電快速瞬變脈沖群符合IEC/EN 61000-4-4第2、3版，組合波雷擊浪涌對應IEC/EN 61000-4-5第2、3版，脈沖磁場與工頻磁場涉及IEC 61000-4-8/9，電壓跌落與中斷對應IEC 61000-4-11/29，整體覆蓋IEC 61000-4-4/5/8/9/11/29。各項波形的輸出參數與測試流程均依據標準條款設計，儀器內置標準預設程序可直接調用，無需額外適配。瑞士HAEFELY(哈弗萊)確保測試數據與判定結構滿足CE認證與預合規要求，提升國際互認度。借助這臺多功能綜合測試儀，研發與認證環節均可按照統一標準條款開展抗擾度驗證，減少因設備差異帶來的結果偏差。標準預設程序把條款要求的電壓等級、重復頻率與判定準則固化到軟件中，工程師調用即可獲得可比對的試驗條件，避免手工設置引入的合規風險。對于電壓跌落與中斷項目，儀器按IEC 61000-4-11/29設定跌落幅值與持續時間，復現電網異常對設備的影響。該多功能綜合測試儀以標準對齊的設計思路，讓用戶在一次

使用瑞士HAEFELY(哈弗萊) AXOS8多功能綜合測試儀時，先依被測設備供電參數選擇內置單相耦合去耦網絡AC 260/16A或DC 220/10A，按可視化接線指引完成接線并確認安全互鎖回路正常。通過7英寸觸控屏選擇手動或自動模式，自動模式直接調用對應IEC 61000-4標準的預設程序，手動模式自行設定脈沖群電壓、重復頻率、浪涌等級與電壓跌落參數。啟動后儀器按設定生成波形并實時監測被測設備供電側電壓電流，異常可經急停立即終止，測試完成后一鍵生成包含測試參數、接線配置與判定結果的完整報告，全程符合標準安全規范。內置單相耦合去耦網絡AC 260/16A（DC 220/10A），可擴展浪涌、振鈴波、通訊波、電壓跌落等功能，37針D-Sub接口可外接耦合去耦網絡與升壓變壓器。

AXOS8多功能綜合測試儀適用于多種電磁兼容檢測場景，覆蓋產品從研發到認證的全生命周期。在電氣產品合規與預合規測試中，它可完成脈沖群、浪涌、振鈴波、通訊波及交直流電壓跌落等抗擾度項目；在CE認證檢測中，其標準預設程序直接對應IEC 61000-4系列條款。產品研發階段可借助該設備開展EMC問題故障定位調試，通信與無線設備也能在其上完成電磁兼容檢測。瑞士HAEFELY(哈弗萊)還支持產品余量破壞性過壓測試，用以評估樣機極限耐受能力。無論是實驗室研發、第三方認證還是工廠產線，這臺多功能綜合測試儀都能以手動與自動雙模式、可視化接線指引與一鍵報告，幫助企業在設計早期暴露缺陷、縮短整改周期。在第三方檢測機構，單臺設備即可覆蓋多類委托樣品的抗擾度套餐，減少設備切換與排期沖突；在工廠產線，自動模式配合遠程啟?？汕度氤鰪S檢驗節拍。該多功能綜合測試儀以場景適配的靈活性，成為研發、認證與制造環節的共用電磁兼容平臺，保護用戶的前期投入。

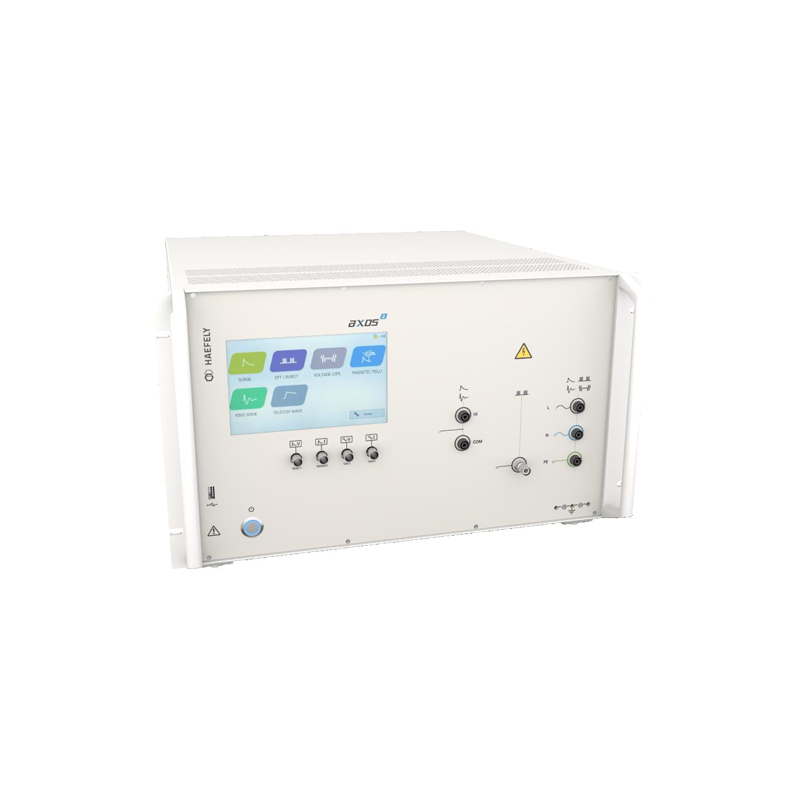

瑞士HAEFELY(哈弗萊) AXOS8多功能綜合測試儀是將多種獨立電磁兼容測試單元集成為一套經濟型解決方案的一體化設備，核心用途是對電氣與無線產品開展電快速瞬變脈沖群、浪涌、振鈴波、通訊波與電壓跌落等抗擾度測試。該儀器滿足IEC 61000-4-4/5/8/9/11/29等多項標準，內置單相耦合去耦網絡AC 260V/16A、DC 220V/10A，配備彩色觸摸屏與RJ45遠程控制，并可擴展浪涌、振鈴波、通訊波、電壓跌落與脈沖磁場等功能，是研發、認證與預合規電磁兼容檢測的集成測試平臺，覆蓋多類產品的抗擾度驗證。AXOS8滿足IEC 61000-4-4/5/8/9/11/29等多項電磁兼容標準，集多種抗擾度測試單元于一體。電快速瞬變脈沖群輸出電壓0.2至5kV，脈沖重復頻率1Hz至1MHz，支持標準、連續與隨機脈沖模式。

使用瑞士HAEFELY(哈弗萊) AXOS8多功能綜合測試儀須嚴格執行安全規范。儀器配置全鏈路安全互鎖回路，回路斷開即立即終止測試，并設故障警示燈與急停功能，操作前須確認互鎖與警示狀態正常、防護門關閉。被測設備供電須匹配內置耦合去耦網絡AC 260/16A、DC 220/10A范圍，嚴禁超量程輸出以免損壞。高壓測試端口與接線端子在運行中存在危險電壓，嚴禁觸碰；外部啟停、觸發與同步接口為5V TTL或BNC，布線須避免與高壓線并行引入干擾。測試完成后待放電再拆線，確保人員與設備安全，防止高壓觸電與誤動作。具備5kV電快速瞬變脈沖群、7kV浪涌組合波、7kV通訊波、7kV振鈴波及交直流電壓跌落中斷能力，功能覆蓋電氣產品合規與預合規測試的多種抗擾度項目。

使用AXOS8多功能綜合測試儀時，應先依據被測設備供電參數選配內置單相耦合去耦網絡（交流264V/16A或直流最高220V/10A），按可視化接線指引完成連接并確認安全互鎖回路正常。通過7英寸觸控屏選擇手動或自動模式：自動模式直接調用對應IEC 61000-4標準的預設程序，手動模式自行設定脈沖群電壓、重復頻率、浪涌等級與電壓跌落參數。啟動后儀器按設定生成波形并實時采集被測設備供電側電壓電流，異常時可經急停立即終止。瑞士HAEFELY(哈弗萊)在軟件中提供標準、連續、真實工況與隨機等多種脈沖群工作模式，單組脈沖群時長10μs～1s、間隔1ms～10s、總時長最長1000分鐘。測試完成后一鍵生成含參數、接線與判定的完整報告，這臺多功能綜合測試儀由此顯著提升現場操作效率。在自動模式下，工程師無需逐項輸入參數即可按標準條款完成全套抗擾度流程，大幅縮短配置工時；手動模式則適合余量探索與故障復現等定制化試驗。外部啟停與觸發均通過5V TTL接口實現，可并入產線自動化節拍遠程啟停預設序列。該多功能綜合測試儀憑借清晰的操作層級，使新手上手與資深工程師精細調參都能在同一界面完成。

AXOS8多功能綜合測試儀采用22英寸6U標準機架式結構，整機外形尺寸寬45×高27×深50厘米，重量30kg，適合固定在測試臺或標準機柜中集中部署。其緊湊形態源于將脈沖群、浪涌、振鈴波、通訊波與電壓跌落等多套發生單元高度集成于單臺主機，相比分散布置多臺獨立發生器，顯著節省實驗室與產線空間。設備控制供電兼容85～264V、50/60Hz寬輸入，無需額外穩壓即可接入常規市電。瑞士HAEFELY(哈弗萊)在有限體積內保留了37針D-Sub擴展、BNC同步與多種TTL接口，兼顧集成度與可擴展性。該多功能綜合測試儀以機架式形態兼顧搬運便利與長期穩定運行，適合需要頻繁移動或固定安裝并行的電磁兼容檢測場合。整機三十千克的重量在同類集成設備中處于較輕水平，單人即可協助就位與機柜安裝，降低部署人力成本。六U高度與標準機架兼容，可直接嵌入既有測試機柜而無需改造承重結構。該多功能綜合測試儀以集約化體積承接多項目測試，為空間受限的實驗室與現場檢測提供切實可行的電磁兼容解決方案。
